Vaisala 产品介绍
| HMT330系列介绍 | ||||||||||||||||||||||||
| 产品大类 | 温度变送器 | |||||||||||||||||||||||
| 系列 | HMT330 Series Humidity and Temperature Transmitters |
|||||||||||||||||||||||
| 型号解析 | 见后页 | |||||||||||||||||||||||
| 选型问题 | 输出参数 | |||||||||||||||||||||||
| 变送器类型 | ||||||||||||||||||||||||
| 有无显示 | ||||||||||||||||||||||||
| 输出信号 | ||||||||||||||||||||||||
| 输出1的参数 | ||||||||||||||||||||||||
| 输出2的参数 | ||||||||||||||||||||||||
| 显示单位 | ||||||||||||||||||||||||
| 传感器保护 | ||||||||||||||||||||||||
| 变送器安装 | ||||||||||||||||||||||||
| 探头安装套件 | ||||||||||||||||||||||||
| 电缆套管 | ||||||||||||||||||||||||
| 电脑配件 | ||||||||||||||||||||||||
| 操作手册 | ||||||||||||||||||||||||
| 参数 | ||||||||||||||||||||||||
| 竞争对手系列 | 无 | |||||||||||||||||||||||
| OEM（贴牌） | 无 | |||||||||||||||||||||||
| 应用场合 | 无尘室，博物馆，实验室和数据中心，HMT330还能够应用 Modbus通信协议，以及 以及适当的连接 选件，提供Modbus RTU （RS-485）或Modbus TCP / IP（以太网） 通讯。 数据记录器，带有实时时钟和 备用电池，确保可靠 记录测量数据 四年 |
|||||||||||||||||||||||

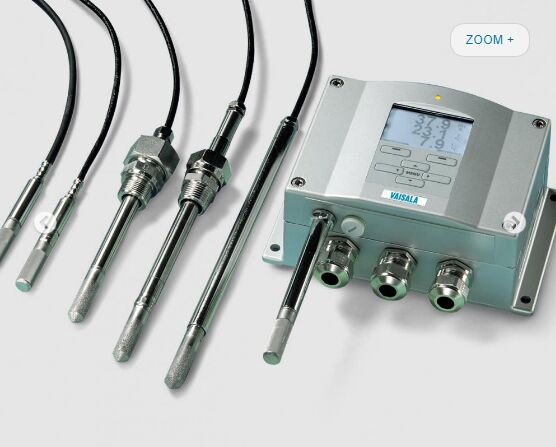

| 该系列照片 |  |
|||||||||||||||||||||||
| Vaisala HMT330系列型号解析 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | |
| HUMICAP®温湿度变送器HMT330 | 1 | 0 | A | 1 | ||||||||||||||||||||
| 1 | 1 HMT331型变送器 | 1 | ||||||||||||||||||||||
| 2 | 2壁式探头固定 |
A | ||||||||||||||||||||||
| 带短电缆选配的探头支架板16 | 8 | |||||||||||||||||||||||
| 3 | 3没有额外的温度探头 | 0 | ||||||||||||||||||||||
| 4 | 4个参数RH + T + Td + Tdf + a + x + Tw + ppm + pw + pws + h + Dt | B | ||||||||||||||||||||||
| 5 | 5显示无显示0 |
0 | ||||||||||||||||||||||
| 带键盘的图形显示 | 1 | |||||||||||||||||||||||
| 6 | 6电源10 ... 35 VDC，24 VAC |
0 | ||||||||||||||||||||||
| 10..35 VDC，24 VAC，带电隔离 | 1 | |||||||||||||||||||||||
| 通用交流电源（100 ... 240 VAC） | 2 | |||||||||||||||||||||||
| 通用交流电源（100 ... 240 VAC）+美国电源线 | 3 | |||||||||||||||||||||||
| 通用交流电源（100 ... 240 VAC）+ EUR电源线 | 4 | |||||||||||||||||||||||
| 通用交流电源（100 ... 241 VAC）+英国电源线 | 5 | |||||||||||||||||||||||
| 通用交流电源（100 ... 240 VAC）+ AUS电源线 | 6 | |||||||||||||||||||||||
| 外部美国AC适配器（用于美国和加拿大的LAN / WLAN接口）不是IP65 | 9 | |||||||||||||||||||||||
| 7 | 7信号输出模拟输出通道（Ch1＆Ch2＆Ch3）4 ... 20 mA 模拟输出通道（Ch1＆Ch2＆Ch3）0 ... 20 mA |
1 | ||||||||||||||||||||||
| Ch1＆Ch2是必选模拟输出通道（Ch1＆Ch2＆Ch3）0 ... 1 V | 2 | |||||||||||||||||||||||
| Ch3是可选的模拟输出通道（Ch1＆Ch2＆Ch3）0 ... 5 V | 3 | |||||||||||||||||||||||
| 模拟输出通道（Ch1＆Ch2＆Ch3）0 ... 10 V | 4 | |||||||||||||||||||||||
| 串行接口RS232或可选通讯模块 | 5 | |||||||||||||||||||||||
| 8 | 8个模拟输出信号没有第三个模拟输出 | A | ||||||||||||||||||||||
| 9 | 9Ch1，Ch2和Ch3 RH（0 ... 100％RH） | B | B | B | ||||||||||||||||||||
| 10 | 10 T（范围：请参阅下文） | C | C | C | ||||||||||||||||||||
| Td（-20 ... 100°C）（-4 ... + 212°F） | D | D | D | |||||||||||||||||||||
| Tdf（-20 ... 100°C）（-4 ... + 212°F） | E | E | E | |||||||||||||||||||||
| 一个（0 ... 600g / m3）（0 ... 262 gr / ft3） | F | F | F | |||||||||||||||||||||
| TW（0 ... 100°C）（+32 ... + 212°F） | G | G | G | |||||||||||||||||||||
| x（0 ... 500g / kg d.a）（0 ... 3500gr / lb） | H | H | H | |||||||||||||||||||||
| h（-40 ... 1500 kJ / kg）（-9.5 ... + 652.6 Btu / lb） | J | J | J | |||||||||||||||||||||
| ppm（0…5000）（0…5000） | K | K | K | |||||||||||||||||||||
| pw（0…1000 hPa）（0…14.5psi） | L | L | L | |||||||||||||||||||||
| pws（0…1000 hPa）（0…14.5psi） | M | M | M | |||||||||||||||||||||
| dT（-10 ... + 50°C）（14 ... + 122°F） | N | N | N | |||||||||||||||||||||
| 特殊定义数量Ch1：________________ Ch2：________________可选Ch3：______________
定义比例Ch1：_______________
Ch2：________________可选Ch3：______________ 频道1 频道2 频道3，如果不需要，请选择A |
X | X | X | |||||||||||||||||||||
| 11 | 11模拟量输出范围无温度输出 |
A | ||||||||||||||||||||||
| 用于温度-40 ... + 60°C（-40 ... + 140°F） | B | |||||||||||||||||||||||
| 注意：-20 ... + 60°C（-4 ... + 140°F） | F | |||||||||||||||||||||||
| 如果没有0 B37 + 60°C（+32 ... + 140°F），则选择选项A | K | |||||||||||||||||||||||
| 需要T输出特殊：_______________________ | X | |||||||||||||||||||||||
| 12 | 12个输出单位公制 |
1 | ||||||||||||||||||||||
| 非公制 | 2 | |||||||||||||||||||||||
| 12 | 13模块插槽1的选件无模块 |
0 | ||||||||||||||||||||||
| 继电器输出 | 1 | |||||||||||||||||||||||
| RS-485串行接口（电隔离） | 2 | |||||||||||||||||||||||
| LAN（以太网）接口+ 2 m电缆（RJ45）请参阅下面的注释*） | 4 | |||||||||||||||||||||||
| WLAN（无线以太网）接口+天线仅带短电缆探头 | 5 | |||||||||||||||||||||||
| 数据记录器模块 | 6 | |||||||||||||||||||||||
| 14 | 14模块插槽2的选件无模块 |
0 | ||||||||||||||||||||||
| 继电器输出 | 1 | |||||||||||||||||||||||
| 3rd Analog output也为Ch3选择模拟输出信号 | 3 | |||||||||||||||||||||||
| 数据记录器模块如果已经在项目13中选择了数据记录器模块，则不可能 | 6 | |||||||||||||||||||||||
| 15 | 15电缆套管电缆密封接头M20 x 1.5 |
A | ||||||||||||||||||||||
| 注意：通用导线管接头NPT1 / 2“ | B | |||||||||||||||||||||||
| 未连接交流电源，带有5 m电缆备用电缆的8极连接器：212142 | C | |||||||||||||||||||||||
| 通过8极连接器！ 配有螺钉端子的8极计数器连接器备用连接器：212416 | D | |||||||||||||||||||||||
| 衬套套件（电缆接头M20 x 1.5和导管配件NPT1 / 2“） | G | |||||||||||||||||||||||
| 16 | 16变送器安装常规安装 |
0 | ||||||||||||||||||||||
| 墙壁安装板项目：214829 | 1 | |||||||||||||||||||||||
| 立杆安装套件项目：215108 | 2 | |||||||||||||||||||||||
| 带有防雨罩的立杆安装套件：215109 | 3 | |||||||||||||||||||||||
| DIN导轨套件项目：215094 | 4 | |||||||||||||||||||||||
| 探头固定板推荐与短电缆探头一起使用 | 5 | |||||||||||||||||||||||
| 17 | 17湿度传感器类型通用和高化学浓度HUMICAP180R备件：HUMICAP180R |
A | ||||||||||||||||||||||
| 具有化学清洗功能HUMICAP180RC备件：HUMICAP180RC | C | |||||||||||||||||||||||
| 带有化学吹扫的催化humicap传感器HUMICAP180VC备用：HUMICAP180VC | K | |||||||||||||||||||||||
| 18 | 18传感器保护PPS塑料网格和不锈钢网备用：DRW010281SP |
A | ||||||||||||||||||||||
| PPS塑料网格备用件：DRW010276SP | B | |||||||||||||||||||||||
| 烧结不锈钢过滤器备件：HM47280SP | C | |||||||||||||||||||||||
| 19 | 19无探头安装套件 | A | ||||||||||||||||||||||
| 20 | 20操作手册无手册 |
A | ||||||||||||||||||||||
| 英语语言 | B | |||||||||||||||||||||||
| 德语 | C | |||||||||||||||||||||||
| 法文 | D | |||||||||||||||||||||||
| 芬兰 | E | |||||||||||||||||||||||
| 瑞典 | F | |||||||||||||||||||||||
| 西班牙文 | G | |||||||||||||||||||||||
| pdf用户指南可在：日语 | J | |||||||||||||||||||||||
| www.vaisala.com/hmt330俄语 | K | |||||||||||||||||||||||
| 中文 | V | |||||||||||||||||||||||
| 21 | 21 PC配件否 |
A | ||||||||||||||||||||||
| PC服务电缆，RS232（D9母头连接器）项目：19446ZZ | B | |||||||||||||||||||||||
| 适用于Windows®的带有RS232服务电缆的MI70LINK软件：215005 | C | |||||||||||||||||||||||
| PC服务电缆，USB项目：219685 | D | |||||||||||||||||||||||
| 适用于Windows®的带有USB服务电缆的MI70LINK软件：219916 | E | |||||||||||||||||||||||
| 22 | 22校准符合ISO9001的工厂校准服务项目：RHCALSTD |
A | ||||||||||||||||||||||
| 特殊校准，请参见单独的订购单 | X | |||||||||||||||||||||||
| 23 | 23额外维护无维护保养合同 | 1 |
HMT330系列湿度和温度变送器用于苛刻的湿度测量特征•全0…100％RH测量，
高达+180°C
（+356°F）取决于型号
•压力公差高达100 bar
取决于型号
•第四代维萨拉HUMICAPâ
传感器具有卓越的精度和
稳定性
•耐腐蚀IP65 / IP66
住房
•在恶劣环境下表现出色
条件;良好的化学物质
公差
•可追溯的校准
测量和模拟输出
（包括证书）
•每年10年保修
在维萨拉服务处校准
中央
维萨拉HMT330系列HUMICAPâ温湿度变送器是
设计用于要求稳定的测量和高要求的工业应用
广泛的定制至关重要。有多个选项可供选择，
仪器可以量身定制，以满足每个单独应用程序的特定需求
并已针对每次投放进行了预配置。
经验证的维萨拉HUMICAP
性能
HMT330系列结合了维萨拉的
40年工业经验
湿度测量。更新的
第四代HUMICAPâ传感器
提供准确稳定
即使在具有
高湿度或化学污染物。
安装范围广
选件
多种测量
探头，几个安装配件，
通用电源和直流电源
选项使仪器易于操作
安装在各种位置和种类的
环境;墙壁，电线杆，管道和
管道，例如。输入/输出
电缆可以通过
发射器，这是一个有用的功能，
特别是用于无尘室安装。
HMT330系列包括六种型号：
•HMT331，适用于壁挂式应用
•HMT333用于管道和狭窄空间
HMT334适用于高压和真空
应用领域
•HMT335用于高温
应用领域
•HMT337用于高湿度应用
•HMT338用于加压管道
有多种选择，
包括本地显示器HMT330
系列可以量身定制以满足
每个人的具体需求
应用程序，并为每个应用程序预先配置
交货。因此，HUMICAPâ传感器本身
可以根据具体情况选择
测量应用需求。
连接性
•RS-232 / 485/422局域网
•Modbus协议支持（RTU /
TCP）
•可选的图形显示和
键盘，方便操作
•多语言用户界面
•与维萨拉viewLinc兼容
软件
3图形显示
测量数据和趋势
方便操作
HMT330系列具有可选功能
数字和图形显示
多语言菜单和键盘。它允许
用户可以轻松监控运营数据，
测量趋势和访问
测量历史长达4年。
显示屏显示测量
趋势和超过四年的实时性
测量历史。
显示警报允许任何测量
自由跟踪的参数
可配置的下限和上限。
多种输出和数据
采集
HMT330最多可支持三个
模拟输出；孤立的电流
电源和多达四个继电器
输出也可用。
对于串行接口，USB服务
电缆，RS-232和RS-485 / 422可以是
用过的。
HMT330还能够应用
Modbus通信协议，以及
以及适当的连接
选件，提供Modbus RTU
（RS-485）或Modbus TCP / IP（以太网）
通讯。
数据记录器，带有实时时钟和
备用电池，确保可靠
记录测量数据
四年。记录的数据可以是
在本地显示器上查看或转移
到装有Microsoft Windows的PC上
软件。发射器也可以是
通过可选连接到网络
LAN接口，启用以太网
连接。 USB服务电缆使它成为可能
易于通过以下方式将HMT330连接到PC
服务端口。
灵活的校准
HMT330仪器在以下位置校准
在工厂有五个湿度点
带有校准证书
符合所有相关的可追溯性
合规要求。
快速的单点现场校准可以
用手持式HM70进行
仪表。两点现场校准可以
例如，通过
HMK15盐浴校准器
环境。发射器也可以是
发送到维萨拉进行重新校准，以及
认可的ISO / IEC17025校准和
提供特殊校准。
手持式湿度和温度
HM70仪表非常适合现场
检查HMT330变送器。
化学清洗最小化
污染物的影响
在高环境中
化学品和清洁剂的浓度
剂，化学清除选项有助于
保持测量精度
在校准间隔之间。
化学清洗涉及加热
传感器去除有害化学物质。的
功能可以手动启动或
被编程为以设定的间隔发生。
HMT331 HMT333 HMT334 HMT335 HMT337 HMT338
用于内部测量
房间
一般用途高压和
真空应用
高温高湿
应用领域
加压管道
温度
测量范围
-40至+60°C
（-40 ... + 140°F）
-40 ... +80°C
（-40 ... + 176°F）或
-40 ... +120°C
（-40 ... + 248°F）
-70至+180°C
（-94 ... + 356°F）
-70至+180°C
（-94 ... + 356°F）
-70至+180°C
（-94 ... + 356°F）
-70至+180°C
（-94 ... + 356°F）
工作压力0 ... 10 MPa
（0 ... 100巴）
0 ... 1 MPa（0 ... 10 bar）0 ... 4MPa（0 ... 40 bar）
4技术数据
测量性能
相对湿度
测量范围0…100％RH
精度1）2）
在+ 15…+25°C（59…+77°F）±1％RH（0…90％）
±1.7％相对湿度（90…100％相对湿度）
在−20…+40°C（−4…+104°F）±（1.0 + 0.008×读数）％RH
在−40…+180°C（−40…+356°F）±（1.5 + 0.015×读数）％RH
工厂校准不确定度3）
（+20°C）
±0.6％相对湿度（0…40％相对湿度）
±1.0％相对湿度（40…97％相对湿度）
湿度传感器类型HUMICAPâ180
HUMICAPâ180C
悍马180R
悍马180RC
HUMICAPâ180VC
HUMICAPâ180或180C传感器在+20°C（+68°F）时的响应时间（90％）
在静止的空气中
带有网格过滤器
带网格+钢网过滤器
带烧结过滤器
8秒
20秒
40秒
HUMICAPâ180R，180RC或180VC传感器在+20°C时的响应时间（90％）
（+68°F）在0.1 m / s的气流中
带有网格过滤器
带网格+钢网过滤器
带烧结过滤器
17秒
50秒
60秒
温度
+20°C（+68°F）±0.2°C（±0.36°F）时的精度
温度范围内的精度（测量范围取决于型号）
°C
0
-80 -60 -40 -20 0 20 40 60 80 100 120 140 160 180
-0.7
-0.6
-0.5
-0.4
-0.3
-0.2
-0.1
0.1
0.2
0.3
0.4
0.5
0.6
0.7
°C
温度传感器Pt100 RTD F0.1级IEC 60751
其他可用变量（取决于模型）
露点温度，混合比，绝对湿度，湿球温度，
焓，水蒸气压
1）包括非线性，滞后和可重复性。
2）对于HUMICAPâ180VC传感器，在-20°C（-4°F）以下的工作温度下未指定精度。
3）定义为±2标准偏差极限。可能会有小的变化；另请参阅校准证书。
操作环境
工作温度
带电缆探头
变送器主体，无显示
带显示器的变送器主体
与测量范围相同
−40至+60°C（−40至140°F）
0…+60°C（32…140°F）
储存温度−55…+80°C（−67…176°F）
符合EMC标准EN61326-1，工业环境
注意：变送器具有显示测试
40Ω的阻抗用于
IEC61000-4-5（抗浪涌）
机械规格
电缆套管M20×1.5用于电缆直径
8…11毫米（0.31…0.43英寸）
导管配件1/2“ NPT
用户电缆连接器（可选）
选项1
选项2
M12 8针公头
母插头，带5 m（16.4 ft）黑色
电缆
带螺丝端子的母插头
外壳材料G-AlSi 10 Mg（DIN1725）
防护等级IP66
IP65（NEMA4X）与本地显示
重量1.0…3.0 kg（2.2…6.6 lb），具体取决于
在选定的型号和选项上
标准探头电缆长度2 m，5 m或10 m（6.6 ft，16 ft或33 ft）
（可用的其他长度，请参见
订购表以了解详细信息）
探头电缆直径
HMT333（+80°C（+176°F））
其他探针
6.0毫米（0.24英寸）
5.5毫米（
5输入和输出
工作电压10…35 VDC，24 VAC±20％
带有可选的电源模块100…240 VAC，50/60 HZ
+20°C（Uin 24 VDC）时的功耗
RS-232最大25 mA
Uout 2×0…1 V / 0…5 V / 0…10 V最大25 mA
输出2×0…20 mA最大60 mA
显示和背光+ 20 mA
化学清洗期间最大110 mA
探针加热期间（HMT337）+ 120 mA
模拟输出（2个标准，第3个可选）
电流输出0…20 mA，4…20 mA
电压输出0…1 V，0…5 V，0…10 V
+20°C±0.05％满量程时模拟输出的精度
模拟量的温度依赖性
输出
±0.005％/°C满刻度
外部负载：
电流输出RL
<500Ω
0…1 V输出RL
> 2kΩ
0…5 V和0…10 V输出RL
> 10kΩ
最大线径0.5 mm2
（AWG 20）
推荐使用绞线
数字量输出RS-232，RS-485（可选）
协议ASCII命令，Modbus RTU
服务连接RS-232，USB
继电器输出（可选）0.5 A，250 VAC
以太网接口（可选）
支持的标准10BASE-T，100BASE-TX
连接器8P8C（RJ45）
IPv4地址分配DHCP（自动），静态
协议Telnet，Modbus TCP / IP
带有实时时钟的可选数据记录仪
记录的参数最大四个，带有趋势/最小/最大价值观
记录间隔10秒（固定）
最大记录周期，最大
时间分辨率
4年5个月
记录的点每个参数1370万点
电池寿命至少5年
带背光的LCD显示屏，图形趋势
显示任何参数
菜单语言英语，中文，芬兰语，法语，
德语，日语，俄语，西班牙语，
瑞典
6安装选项
使用壁挂套件进行安装（非
墙壁安装是强制性的）
使用DIN导轨安装套件进行安装
使用安装套件进行杆安装
杆或管道
安装时安装防雨罩
套件
维萨拉气象安装套件HMT330MIK
使HMT337可以安装在户外以获得
可靠的气象测量
